    二极管的工作原理视频与性能结构

    k8.com科技 2023-03-17 14:36:30 芯片常识 1206 ℃ 3 评论

      深圳k8.com科技二极管的工作原理视频与性能结构

    晶体二极管为一个由p型半导体和n型半导体形成的p-n结 ,在其界面处两侧形成空间电荷层,并建有自建电场 。当不存在外加电压时,由于p-n结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。 当外界有正向电压偏置时 ,外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时 ,外界电场和自建电场进一步加强,形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0 。

    二极管的工作原理视频与性能结构,第1张
    二极管图


    晶体二极管为一个由p型半导体和n型半导体形成的p-n结,在其界面处两侧形成空间电荷层 ,并建有自建电常当不存在外加电压时,由于p-n结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态 。

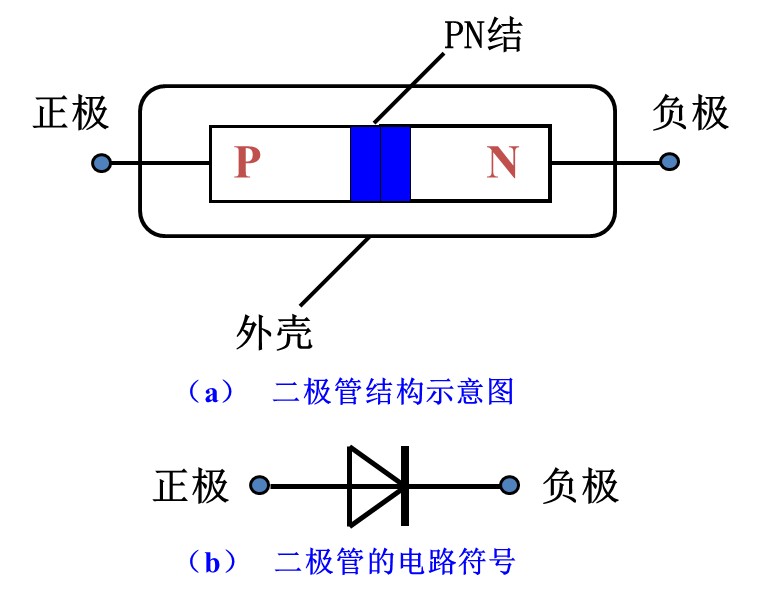

    二极管的工作原理视频与性能结构,第2张
    二极管的结构

    当外界有反向电压偏置时,外界电场和自建电场进一步加强 ,形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流。(这也就是不导电的原因)

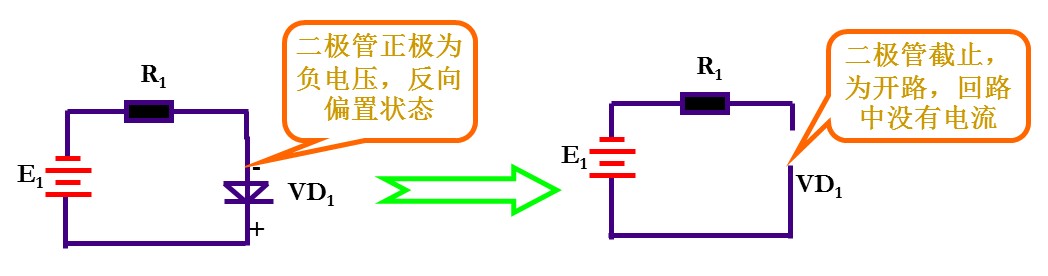

    二极管的工作原理视频与性能结构,第3张

    二极管反向截止

    当外界有正向电压偏置时,外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。(这也就是导电的原因)

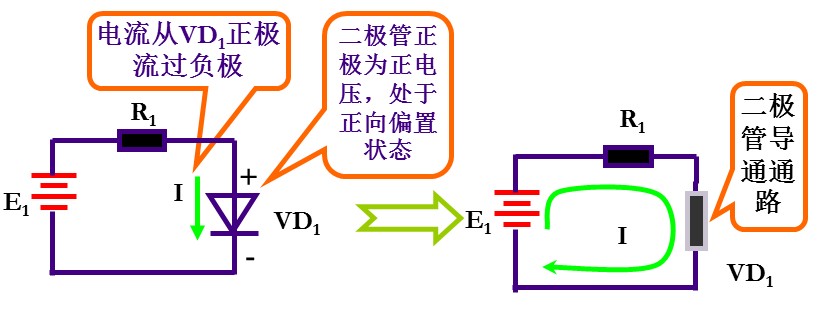

    二极管的工作原理视频与性能结构,第4张

    二极管反向导电

    当外加的反向电压高到一定程度时,p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程 ,产生大量电子空穴对,产生了数值很大的反向击穿电流 。(这就是二极管的击穿现象)

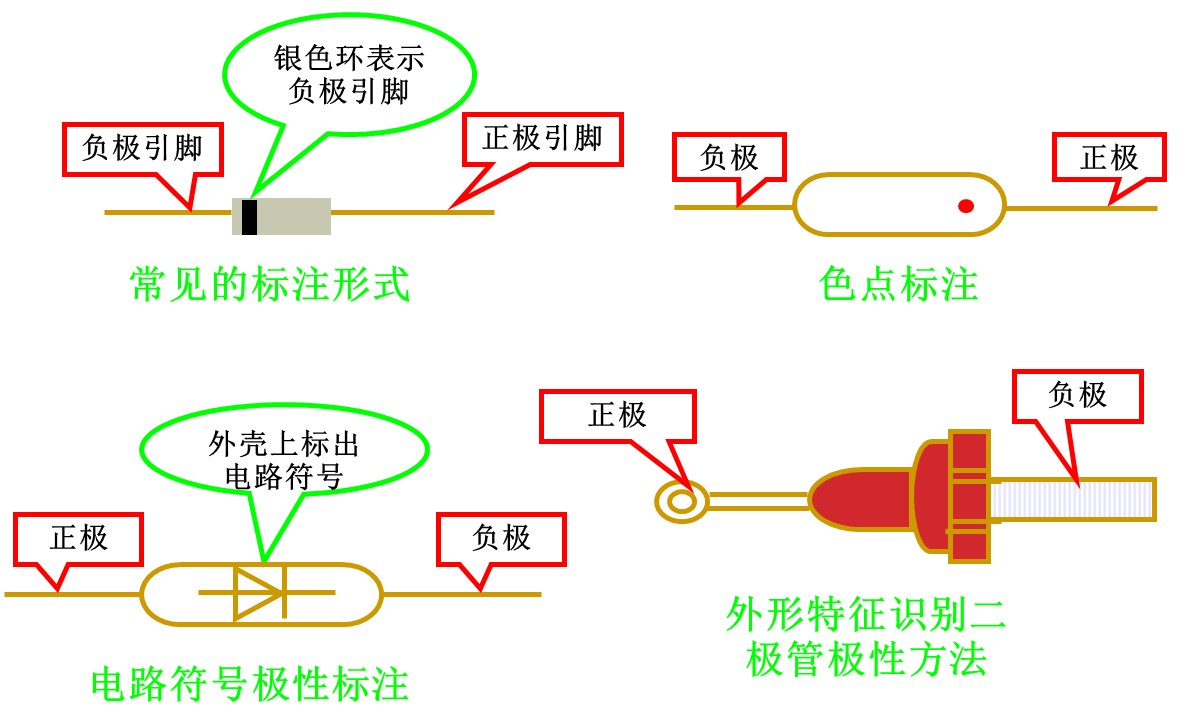

    二极管的工作原理视频与性能结构,第5张

    二极管正负引脚判断法

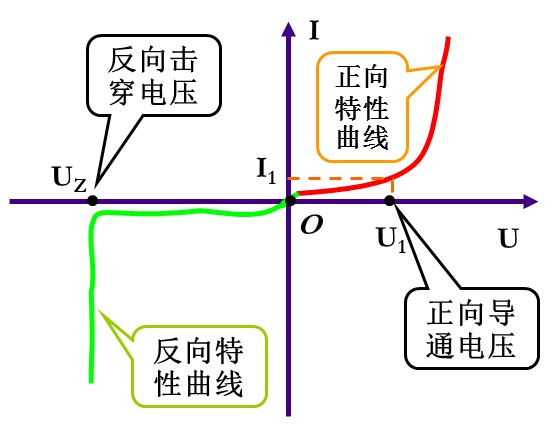

    二极管的工作原理视频与性能结构,第6张

    二极管伏安特性曲线


    二极管工作原理视频
